| Наименование | Артикул | Количество полюсов | Особенности конструкции | Габаритные размеры, мм | Расстояние между контактами, мм | Сечение подключаемых проводников, жесткий, мм² | Сечение подключаемых проводников, гибкий, мм² | Номинальный ток, А | Номинальное напряжение, В | Материал корпуса | Рабочая температура |
| Наименование | Артикул | Количество полюсов | Особенности конструкции | Габаритные размеры, мм | Расстояние между контактами, мм | Сечение подключаемых проводников, жесткий, мм² | Сечение подключаемых проводников, гибкий, мм² | Номинальный ток, А | Номинальное напряжение, В | Материал корпуса | Рабочая температура |

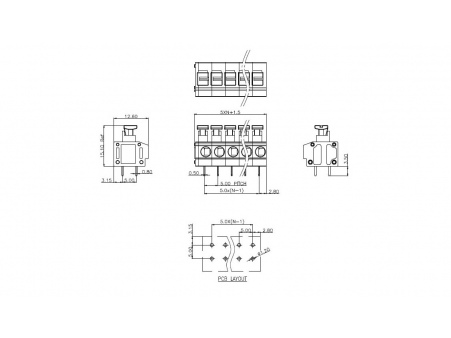

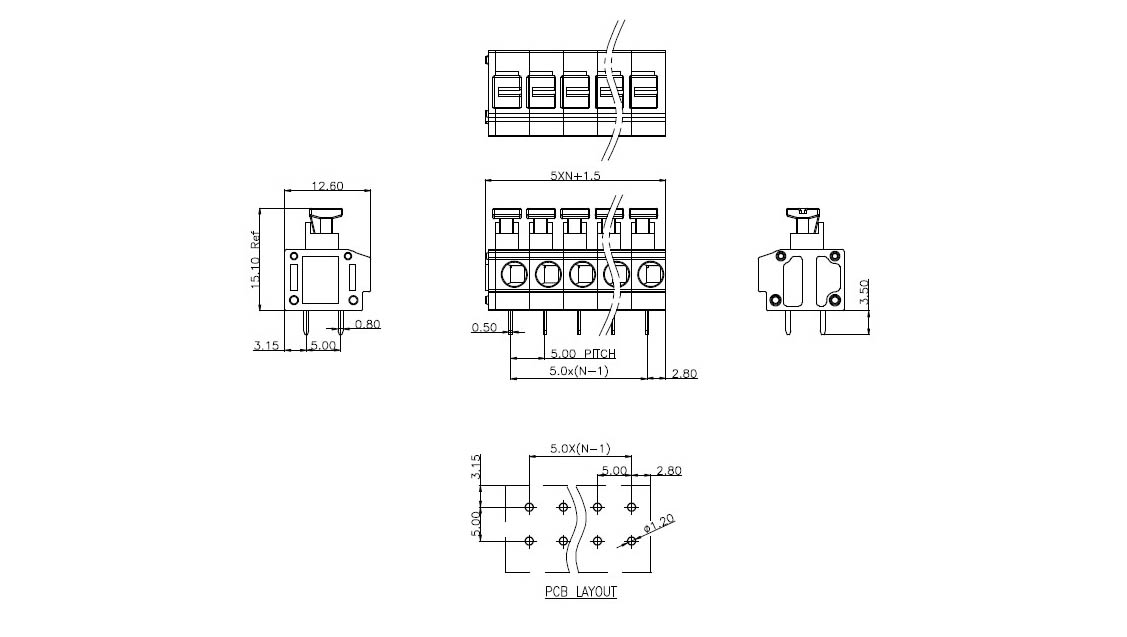

| XY235-3-5,0мм-2P | 03-040-0153 | 2 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 11.5*12.6*15.1 | 5,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-3-5,0мм-3P | 03-040-0154 | 3 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 16.5*12.6*15.1 | 5,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-3-5,0мм-4P | 03-040-0155 | 4 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 21.5*12.6*15.1 | 5,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-3-5,0мм-5P | 03-040-0156 | 5 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 26.5*12.6*15.1 | 5,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |

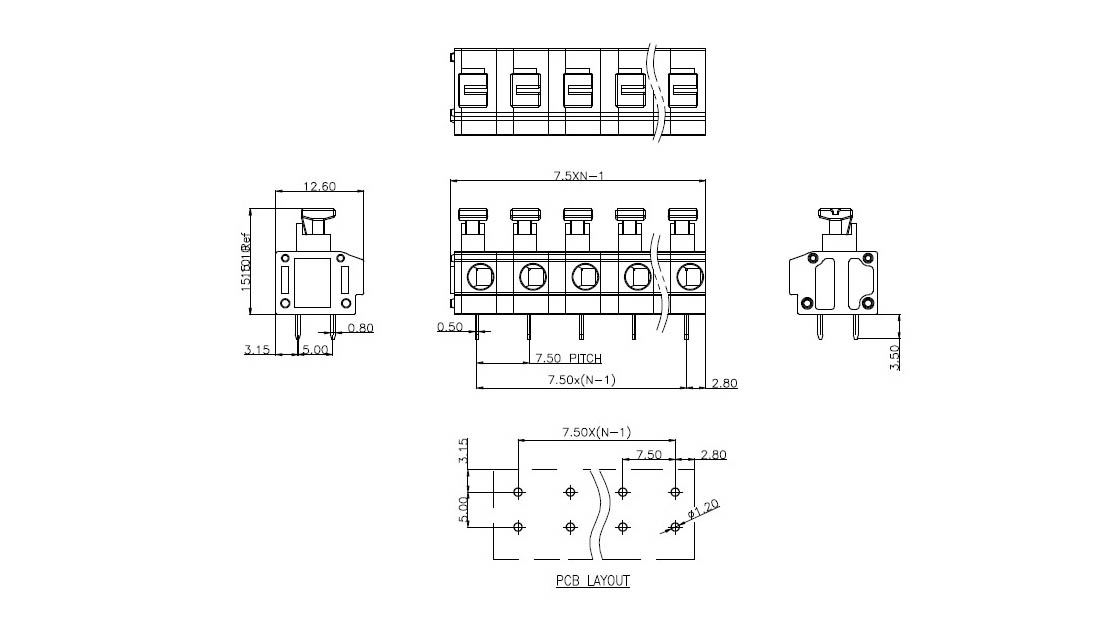

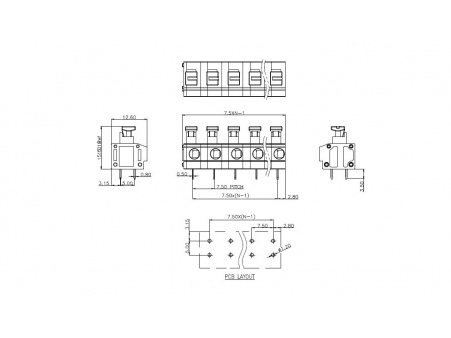

| XY235-4-7,5мм-2P | 03-040-0157 | 2 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 14*12.6*15.1 | 7,5 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-4-7,5мм-3P | 03-040-0158 | 3 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 21.5*12.6*15.1 | 7,5 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-4-7,5мм-4P | 03-040-0159 | 4 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 29*12.6*15.1 | 7,5 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-4-7,5мм-5P | 03-040-0160 | 5 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 36.5*12.6*15.1 | 7,5 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |

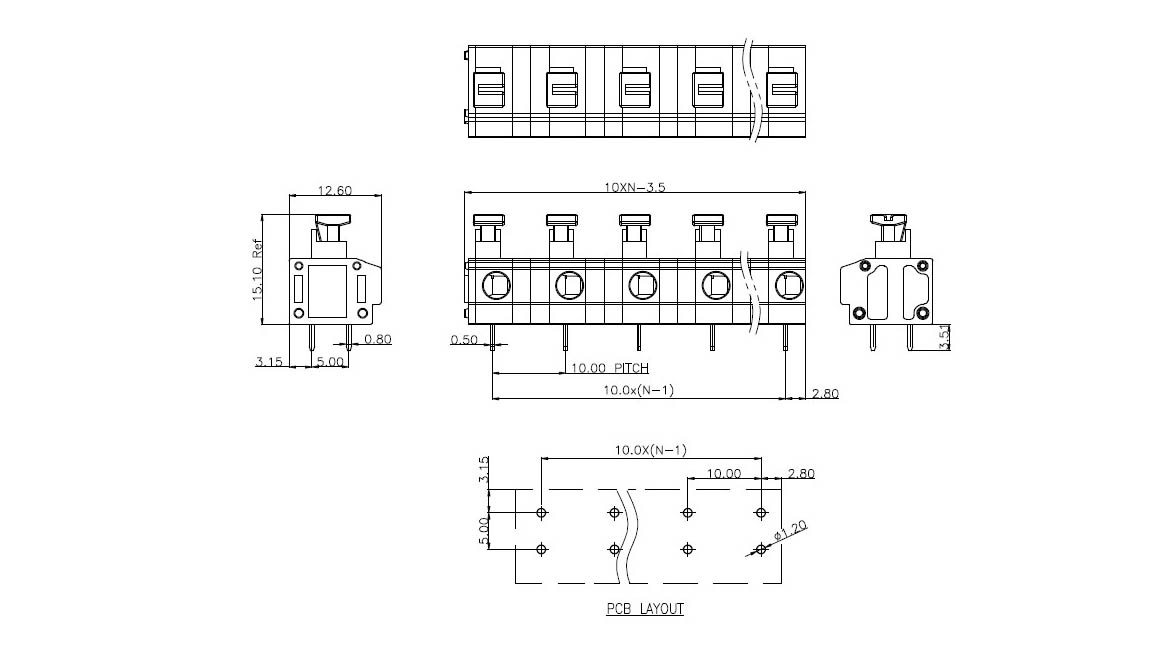

| XY235-5-10,0мм-2P | 03-040-0162 | 2 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 16.5*12.6*15.1 | 10,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-5-10,0мм-3P | 03-040-0163 | 3 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 26.5*12.6*15.1 | 10,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-5-10,0мм-4P | 03-040-0164 | 4 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 36.5*12.6*15.1 | 10,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
| XY235-5-10,0мм-5P | 03-040-0165 | 5 | с контактами для пайки на плату, с кнопками отжатия, одна торцевая крышка | 46.5*12.6*15.1 | 10,0 | 0.5-4.0 | 0.5-2.5 | 10 | 250 | полиамид | -40° - +85°С |
Применение

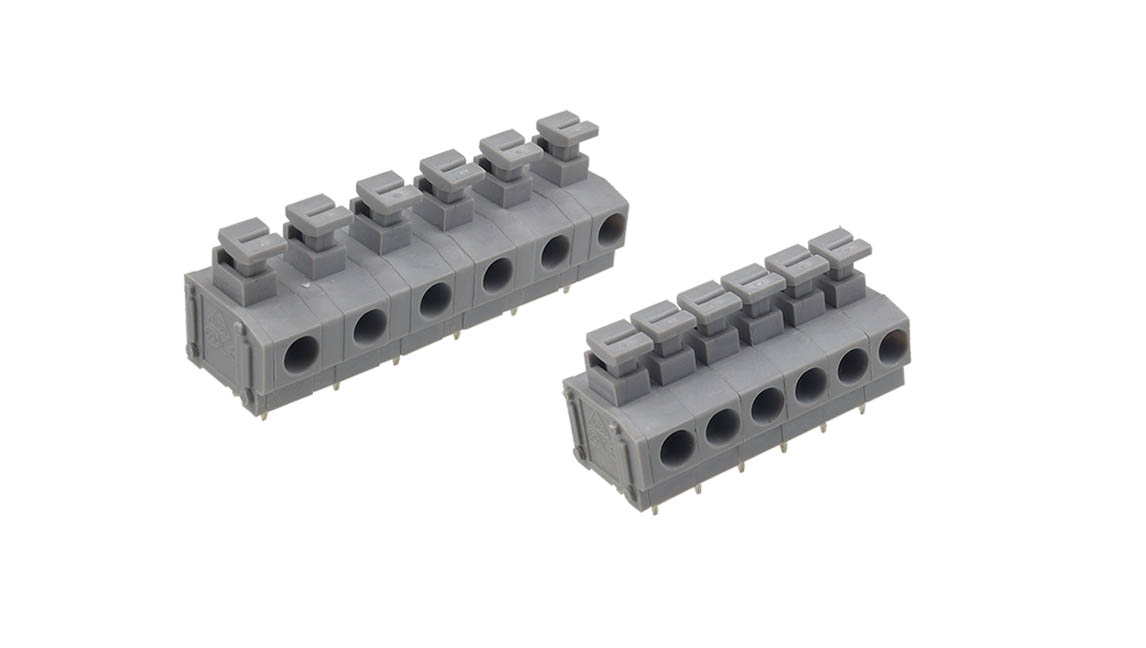

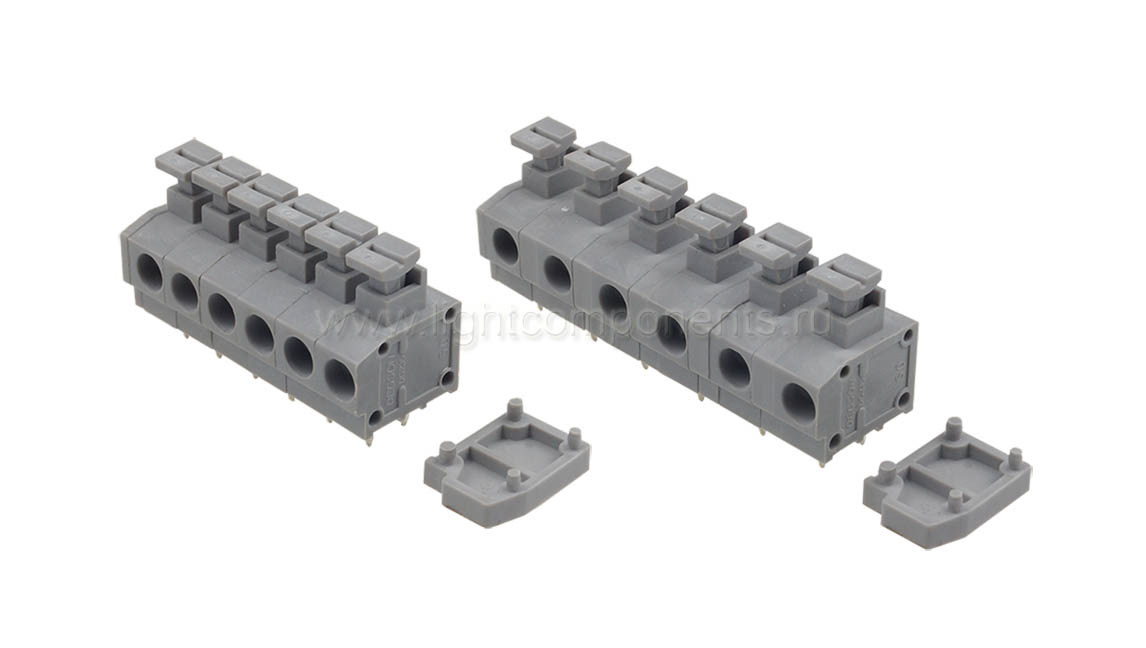

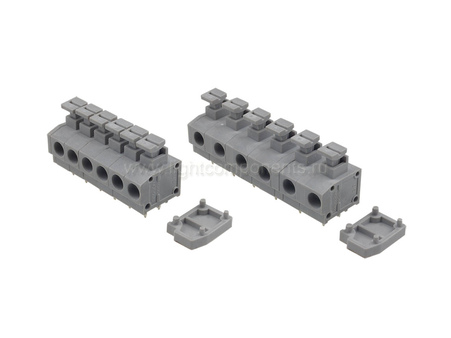

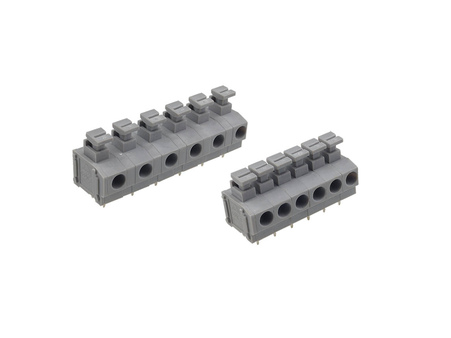

Клеммы самозажимные типа XY235 предназначены для соединения медных и алюминиевых проводников со специальной или без специальной подготовки в цепях переменного и постоянного тока. Клемма снабжена специальными контактами для пайки на печатную плату.
Преимущества
Надежное решение безопасной коммутации проводов. Широкий выбор по количеству полюсов (до 24 пин). Установленная под углом плоская пружина надежно удерживает проводник, просто вставленный в зажим. Наличие нескольких вариантов конструкции клеммы в зависимости от расстояния между контактами, дает пользователю дополнительные удобства монтажа.
