| Наименование | Артикул | Количество полюсов | Габаритные размеры, мм | Сечение подключаемых проводников, мм2, моножила | Сечение подключаемых проводников, мм2, многожильный провод | Допустимый длительный ток, А | Номинальное напряжение, В | Материал корпуса | Цвет корпуса | Цвет рычажков | Рабочая температура | Длина снятия изоляции, мм |
| Наименование | Артикул | Количество полюсов | Габаритные размеры, мм | Сечение подключаемых проводников, мм2, моножила | Сечение подключаемых проводников, мм2, многожильный провод | Допустимый длительный ток, А | Номинальное напряжение, В | Материал корпуса | Цвет корпуса | Цвет рычажков | Рабочая температура | Длина снятия изоляции, мм |

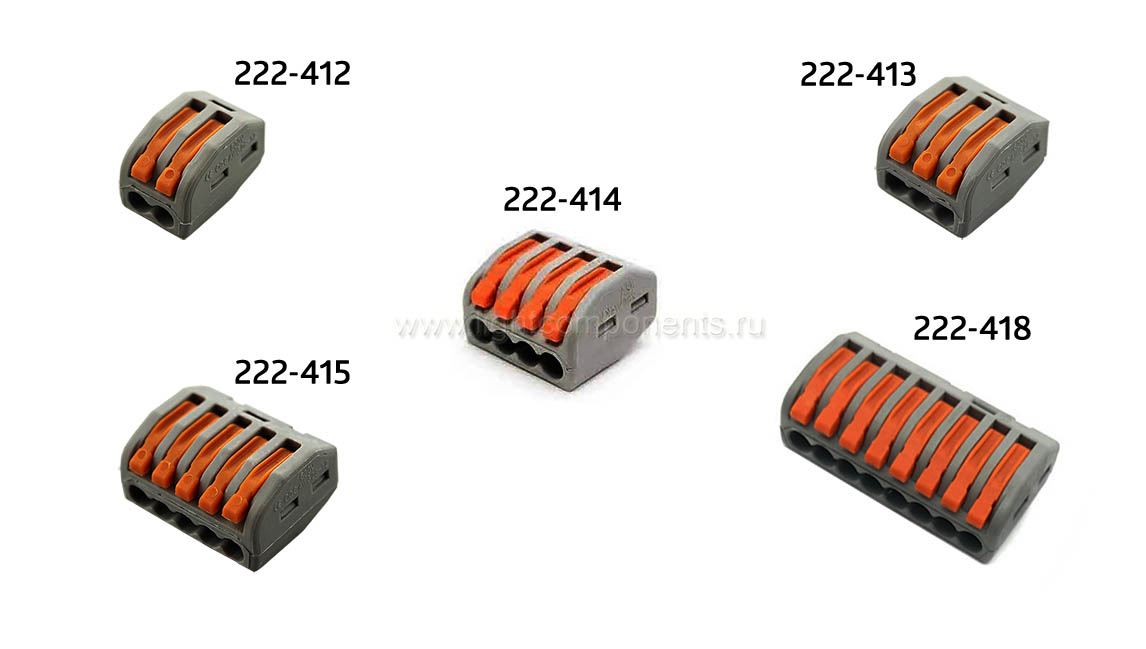

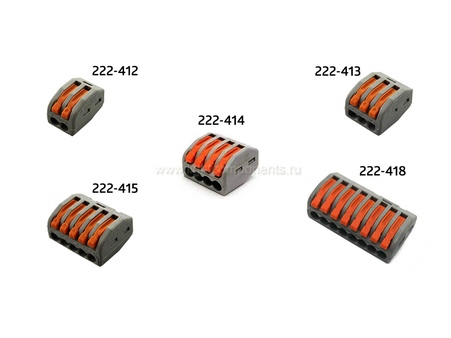

| 222-412 | 03-040-0007 | 2 | 12.8*21.1*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| 222-2P (под провод 6 мм2) | 03-040-0196 | 2 | 16*27.4*18.8 | 0.5-6.0 | 0.5-6.0 | 35-50 | 600 | полиамид | серый | оранжевый | -40° - +105°С | 9-11 |
| 222-413 | 03-040-0008 | 3 | 17.6*21.1*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| 222-3P (под провод 6 мм2) | 03-040-0197 | 3 | 22*27.4*18.8 | 0.5-6.0 | 0.5-6.0 | 35-50 | 600 | полиамид | серый | оранжевый | -40° - +105°С | 9-11 |
| 222-414 | 03-040-0195 | 4 | 22*21.1*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| 222-415 | 03-040-0009 | 5 | 26.5*21.1*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| 222-5P (под провод 6 мм2) | 03-040-0198 | 5 | 34*27.4*18.8 | 0.5-6.0 | 0.5-6.0 | 35-50 | 600 | полиамид | серый | оранжевый | -40° - +105°С | 9-11 |
| 222-418 | 03-040-0065 | 8 | 40.5*21.1*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |

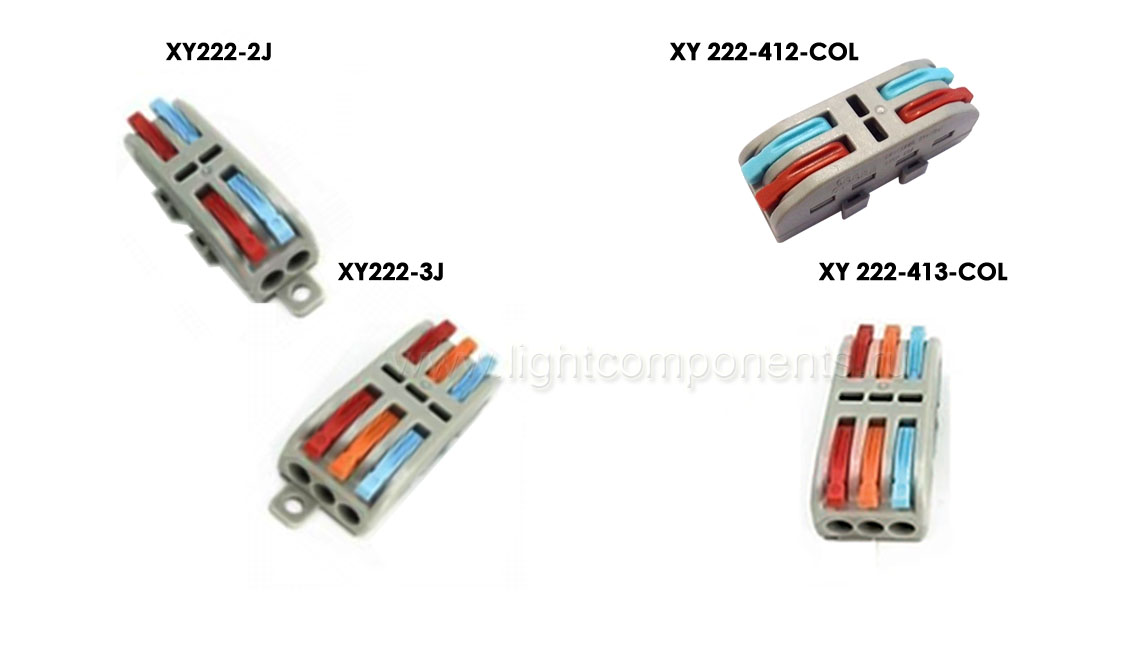

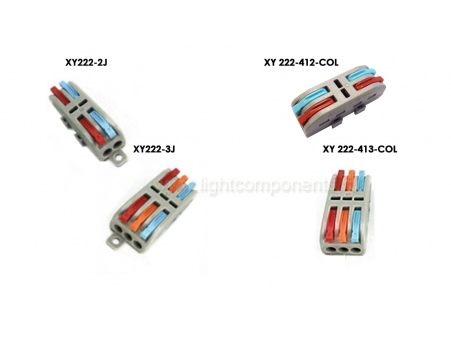

| XY 222-2J | 03-040-0066 | 2 | 13.6*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | красный, синий | -40° - +85°С | 9-11 |
| XY 222-412 OR | 03-040-0010 | 2 | 13.6*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 16 | 250 | полиамид | серый | оранжевый | -40° - +105°С | 9-11 |
| XY222-1Р | 03-040-0264 | 1 | 39.3*8.7*15 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY 222-412 COL | 03-040-0252 | 2 | 13.6*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 16 | 250 | полиамид | серый | цветные | -40° - +105°С | 9-11 |
| XY 222-413 COL | 03-040-0253 | 3 | 13.6*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 16 | 250 | полиамид | серый | цветные | -40° - +105°С | 9-11 |
| XY222-2J+2J DIY | 03-040-0285 | 4 в 4 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | разноцветные | -40° - +85°С | 9-11 |
| XY222-2J+3J DIY | 03-040-0286 | 5 в 5 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | разноцветные | -40° - +85°С | 9-11 |
| XY 222-3J | 03-040-0067 | 3 | 18.5*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | красный, оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-413 OR | 03-040-0011 | 3 | 18.5*39.2*14.4 | 0.5-4.0 | 0.5-2.5 | 16 | 250 | полиамид | серый | оранжевый | -40° - +105°С | 9-11 |
| XY222-4P | 03-040-0142 | 4 | 41.4*23.5*14.55 | 0.5-4.0 | 0.5-4.0 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-5P | 03-040-0143 | 5 | 41.4*28.5*14.55 | 0.5-4.0 | 0.5-4.0 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-6P | 03-040-0144 | 6 | 41.4*33.5*14.55 | 0.5-4.0 | 0.5-4.0 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-7P | 03-040-0145 | 7 | 41.4*38.5*14.55 | 0.5-4.0 | 0.5-4.0 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-8P | 03-040-0146 | 8 | 41.4*43.5*14.55 | 0.5-4.0 | 0.5-4.0 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |

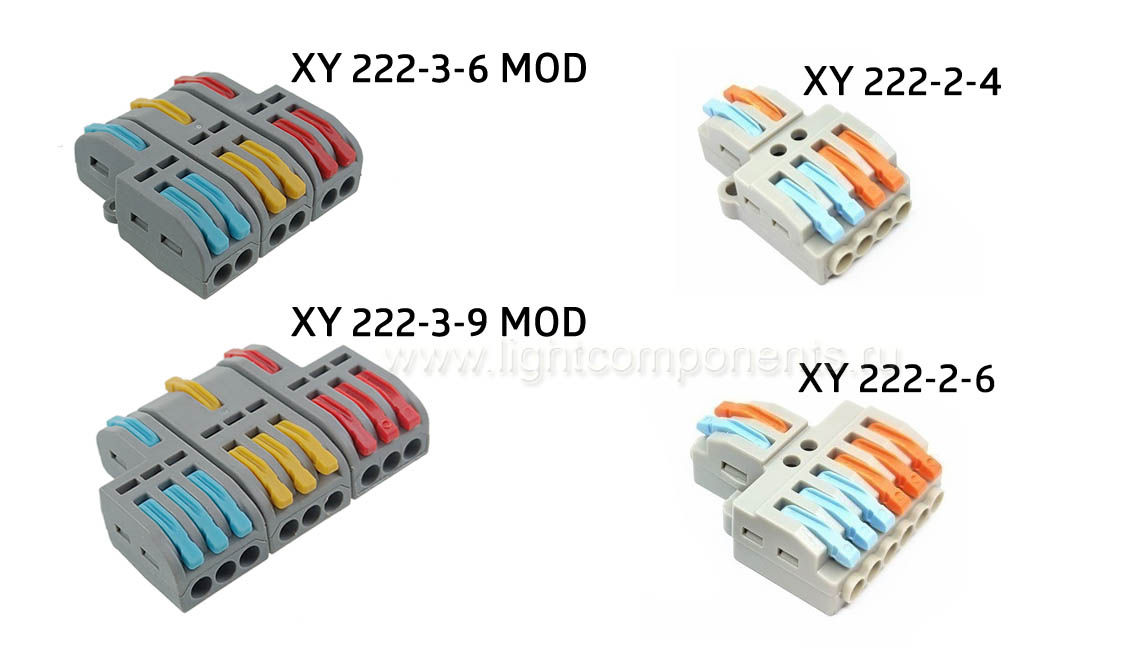

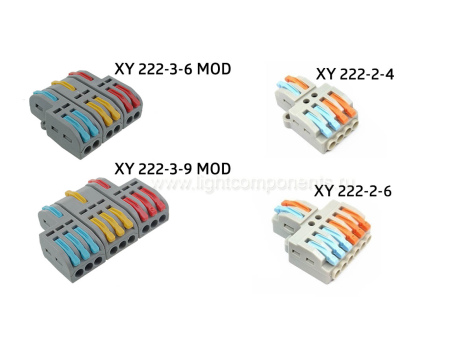

| XY 222-2-4 | 03-040-0068 | 2 в 4 | 26*41.5*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-2-6 | 03-040-0069 | 2 в 6 | 33.5*41.5*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-3-6 | 03-040-0201 | 3 в 6 | 35.9*41.41*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, желтый, синий | -40° - +85°С | 9-11 |
| XY 222-3-9 | 03-040-0202 | 3 в 9 | 48.5*41.41*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, желтый, синий | -40° - +85°С | 9-11 |
| XY 222-2-4 DIY | 03-040-0279 | 2 в 4 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-2-6 DIY | 03-040-0280 | 2 в 6 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-3-6 DIY | 03-040-0205 | 3 в 6 | 40.85*39.1*14.65 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-3-9 DIY | 03-040-0206 | 3 в 9 | 56*39.5*15 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-4-8 DIY | 03-040-0281 | 4 в 8 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-4-12 DIY | 03-040-0282 | 4 в 12 | - | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |

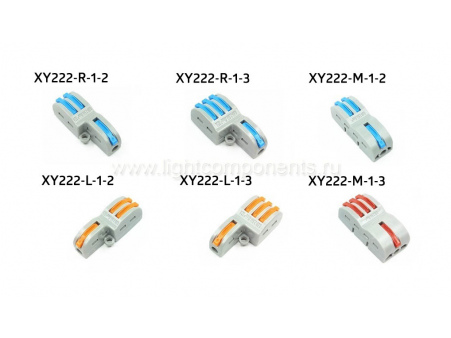

| XY222-L-1-2 OR | 03-040-0094 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-L-1-2 BL | 03-040-0169 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |
| XY222-L-1-3 OR | 03-040-0095 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-L-1-3 BL | 03-040-0170 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |
| XY222-M-1-2 BL | 03-040-0093 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |
| XY222-M-1-2 OR | 03-040-0168 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-M-1-3 OR | 03-040-0096 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-M-1-3 BL | 03-040-0171 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |

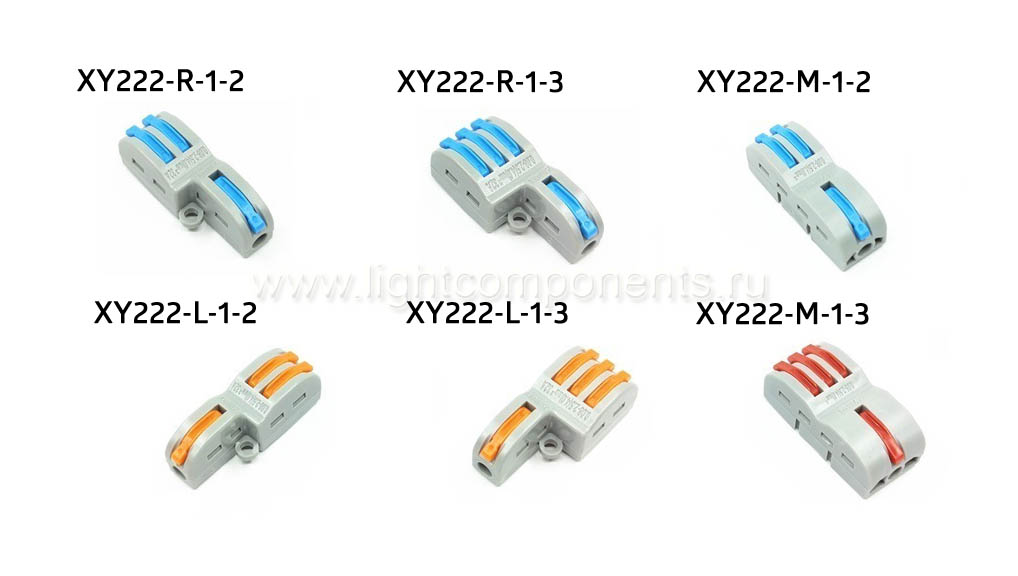

| XY222-R-1-2 BL | 03-040-0091 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |
| XY222-R-1-2 OR | 03-040-0166 | 1 в 2 | 13*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-R-1-3 BL | 03-040-0092 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | синий | -40° - +85°С | 9-11 |
| XY222-R-1-3 OR | 03-040-0167 | 1 в 3 | 17*39*14.4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |

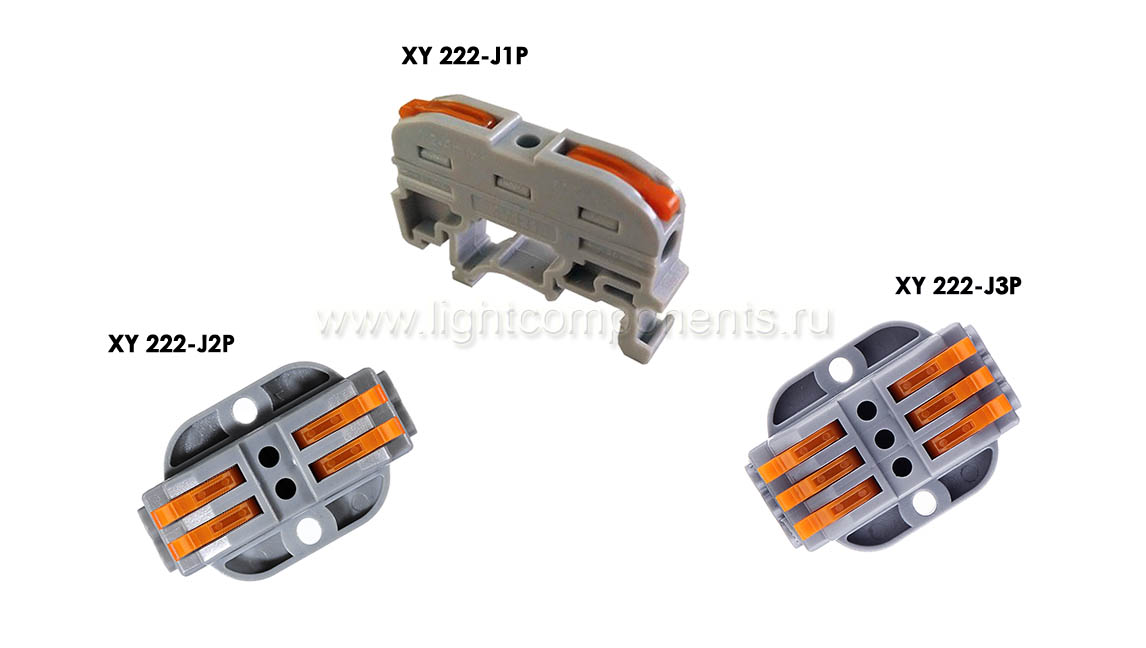

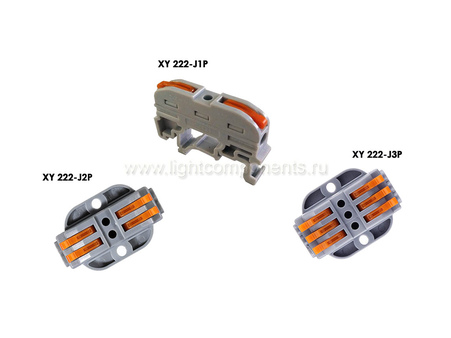

| XY 222-J1P | 03-040-0044 | 1 | 43x8,2x30,8 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY 222-J2P | 03-040-0042 | 2 | 41,4x25,5x14,55 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY 222-J3P | 03-040-0043 | 3 | 41,4х30,5х14,55 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY 222-2-8 | 03-040-0271 | 2 в 8 | 43,5х38,4х15,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-2-10 | 03-040-0272 | 2 в 10 | 53,5х38,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-3-12 | 03-040-0273 | 3 в 12 | 63,5х38,4х15,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, жёлтый, синий | -40° - +85°С | 9-11 |
| XY 222-3-15 | 03-040-0274 | 3 в 15 | 78,5х38,4х15,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, жёлтый, синий | -40° - +85°С | 9-11 |
| XY 222-J-2-8 | 03-040-0275 | 2 в 8 | 48,5х38,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-J-2-10 | 03-040-0276 | 2 в 10 | 53,5х38,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, синий | -40° - +85°С | 9-11 |
| XY 222-J-3-12 | 03-040-0277 | 3 в 12 | 63,5х38,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, жёлтый, синий | -40° - +85°С | 9-11 |
| XY 222-J-3-15 | 03-040-0278 | 3 в 15 | 38,4 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый, жёлтый, синий | -40° - +85°С | 9-11 |
| XY222-1P(T) | 03-040-0283 | 1 | 35х25,5х14,6 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
| XY222-2P(T) | 03-040-0284 | 2 | 35х25,5х14,6 | 0.5-4.0 | 0.5-2.5 | 32 | 250 | полиамид | серый | оранжевый | -40° - +85°С | 9-11 |
Применение
Клемма соединительная рычажковая предназначена для соединения медных и алюминиевых проводников со специальной или без специальной подготовки.
Преимущества
Ставшее уже классическим решение соединение проводников. Простота, надежность и удобств. Быстрое и надежное соединение проводников без применения профессионального инструмента и специальных навыков. Есть варианты исполнения с креплением на поверхность и на DIN-рейку. Имеют тестовое отверстие для возможности измерения электрических параметров без разбора и нарушения изоляции соединения. Благодаря утопленному рычажку исключено случайное отключение при монтаже в тесном пространстве.
